Refroidissement

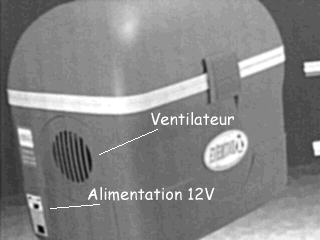

Le prix de ces modules étant assez élevé, une bonne solution est d'acheter une glacière de voiture 12V, d'en récupérer le(s) module(s) Peltier, ainsi que les radiateurs et ventilateurs. On trouve ce genre de glacière pour la modique somme de 299F chez Norauto.

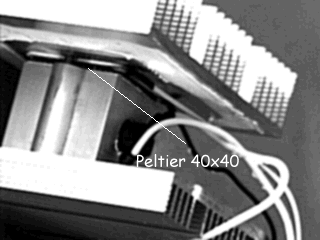

Après avoir avoir dépouillé la glacière, on récupère un module Peltier de 40x40mm (consommation 3.5A sous 12V), un radiateur de 140x120 en Alu, un radiateur de 100x100 en Alu, un bloc d'alu de 40x40x40, la pate thermique, un ventilateur de 80x80 12V, une thermistance de sécurité, les cables d'alimentation, une prise allume-cigare avec 3m de cable et... une glacière en piteux état :-)

Le montage qui suit a été réalisé sur une QuickCam Color 2, dont le capteur CCD, un Texas TC236P couleur, a été remplacé avantageusement par un TC237 (le capteur utilisé dans la caméra Kitty 237 de Bernard Dalstein), modèle identique mais noir et blanc (en réalité la doc Texas est fausse, et les broches 5 et 6 sont inversées, soit OUT1 et OUT2, mais cela ne gène en rien le fonctionnement de la QuickCam, les images réalisées le prouvent), plus performant en faible lumière et de meilleure résolution que le capteur couleur (à cause des 3 pixels nécessaires pour former l'image couleur). Attention, il n'est pas possible de remplacer ce capteur sur une QuickCam VC ou pro, leur capteur n'ayant pas d'équivalent noir et blanc. On peut encore trouver des Color 2 aux surplus américains (voir adresses).

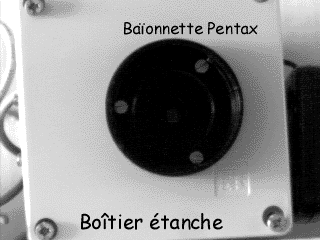

Le second radiateur étant de 100x100mm, on pourra exploiter l'idée du boîtier étanche proposé par Bernard Dalstein pour sa caméra Kitty et provenant d'une boîte de dérivation électrique IP65 (étanche à l'humidité). Cette boîte de taille 100x100x60 se trouve dans tous les magasins de bricolage au rayon électricité (on s'en serait douté :-). Une fois tout le montage enfermé dans le boîtier, on paufinera l'étanchéité grâce à du joint silicone (type Rubson), utilisé dans les salles de bains.

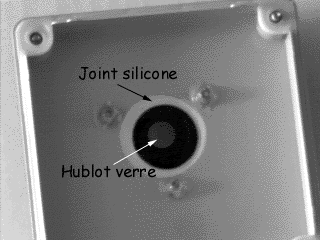

Tous les orifices, trous et vis de fixation, ouvertures pour le Peltier devront être colmatés avec le joint. L'ouverture destinée à la visée du CCD sera obturée par un hublot en verre, récupéré sur un filtre UV ou Skylight spécial photo (plus petit diamètre 36mm, environ 40F) dont l'étanchéité sera là encore réalisée en utilisant du joint autour du hublot.

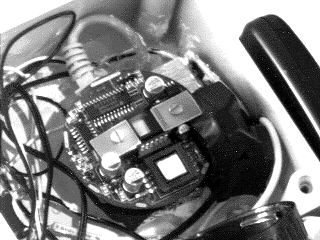

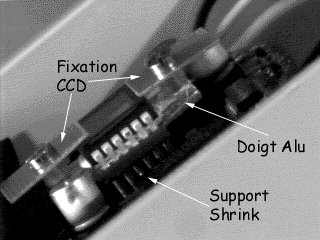

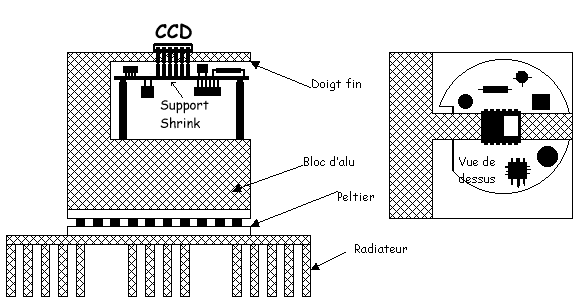

Le CCD est fixé au doigt fin d'Alu grâce à deux vis montées sur deux plaques Epoxi récupérées sur un vieux circuit imprimé. Surtout ne pas oublier la pâte thermique à étaler entre le CCD et le bloc d'Alu, ceci pour garantir le parfait transfert thermique. On distingue le support Shrink au pas de 1.778mm. Ce support permet non seulement un écartement entre le capteur et le circuit imprimé (pour y glisser le doigt fin), mais protège également les pattes du CCD d'un court-circuit avec l'Alu.

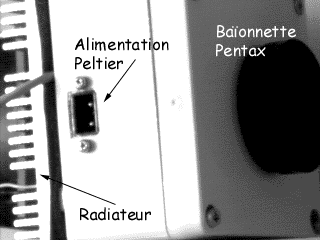

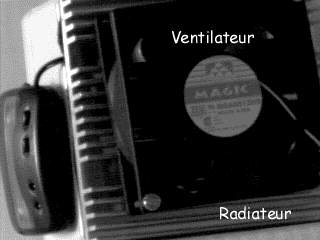

Le radiateur sera monté sur le module à effet Peltier (ne pas oublier la pâte thermique entre les deux) à l'extérieur du boîtier, ceci pour garantir l'évacuation complète de la chaleur produite par le Peltier, et ne pas interférer sur la production de froid à l'intérieur du boîtier. Isoler le radiateur du bloc d'Alu par des vis en Nylon, ou des entretoises isolantes. Le ventilateur livré avec la glacière garantira une parfaite élimination des calories. On pourra placer la sonde d'un petit thermomètre électronique (60F) sur le bloc d'Alu pour contrôler la température sur le CCD.
On distingue sur cette image les résidus du joint silicone, c'est assez disgracieux, mais ô combien efficace pour préserver l'étanchéité du boîtier. Pour s'assurer de la parfaite isolation contre l'humidité et ainsi éviter tout givre sur le CCD, on placera des petits sachets de Silicagel qui absorberont toute trace de vapeur d'eau.
Le montage est terminé, on refermera le couvercle du boîtier en soufflant de l'air sec (bombe d'air sec ou sèche-cheveux) à l'intérieur jusqu'à la fermeture.

Vous trouverez de nombreuses autres images en mode refroidi dans la galerie.

Désirant pousser la QuickCam dans ses derniers retranchements, des images de nébuleuses et galaxies ont été tentées.

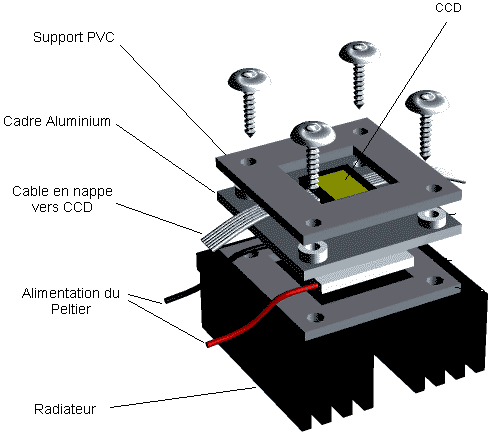

Même principe que précédemment, refroidissement par module Peltier, à la différence que le CCD ne se trouve plus sur le circuit imprimé mais pris en sandwich entre 2 plaques dont une en Alu. Plus d'infos sur le site de P. Ryczek.

Prendre un can de soda. Percer le fond d'un trou de diamètre 1"1/4. Couper la partie du dessus qui est étroite et faire avec une cisaille de petites coupures tout autour a 1cm d'écart. Rabattre a la pince pour des raisons de sécurité (bord très coupant). Récuperer un couvercle ou un fond de bouteille plastique etc et pratiquer un trou pour le passage du cable USB.
Passer la QCam, mettre un peu de mousse pour rembourrer et scotcher le couvercle plastique. La QCam peut rester ainsi indéfiniment. A l'utilisation placer le cooler.

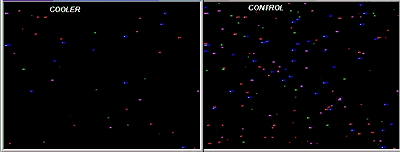

b) Images de mars avec et sans cooler. L'image Control est plus belle (- de turbulence a ce momment là) mais on remarque quelques pixels chauds absents sur l'image refroidie dans les mêmes conditions d'exposition.

Une idée très originale de refroidissement : récupérer une recharge de CO2 (utilisée sur les fusils de jeu de Paintball), et diffuser un léger flux de CO2 sur l'arrière du capteur CCD (dans le cas précis, c'est une QuickCam VC). Ce montage a l'énorme avantage de ne nécessiter aucun dessoudage du capteur. Plus d'infos sur le site d'Orion.

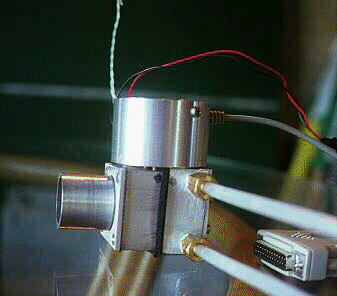

Là, c'est déjà plus compliqué à mettre en oeuvre. Refroidissement par module Peltier et circulation d'eau, bref l'usine à gaz ! Voir le site de Jon Fields pour plus d'infos.

Bon sang mais c'est bien sûr !!! Il suffisait d'y penser. Les problèmes d'imagerie de la QuickCam dans le noir sont uniquement dûs à la gestion du système d'antiblooming (anti-éblouissement des pixels). Il suffisait alors de supprimer la commande d'antiblooming pour pouvoir réaliser des poses de plusieurs secondes sans trop de soucis. Pour la QuickCam noir et blanc (et uniquement ce modèle, attention, sur les autres modèles, il n'y a pour l'instant aucune solution), on débranche un seul petit fil dans le connecteur de la QuickCam (le fil N°4 jaune), et le tour est joué. Alors là Bravo ! Voir le site de Dave Allmon et ses images. La quète d'images ciel profond avec une QuickCam est d'ores et déjà relancée... A suivre...

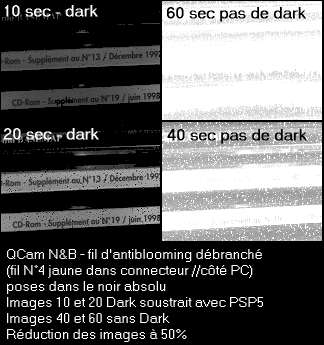

A la lecture de ce site, je me suis empressé de réaliser cette petite modif très simple. Un seul fil est à débrancher, dans le connecteur parallèle du côté PC, le fil jaune N°4. Ecarter l'ergot plastique qui retient le sertissage, et tirer sur le fil. Penser ensuite à isoler ce fil avec du scotch d'électricien. Un essai dans le noir complet a été réalisé rapidement, sur une caméra N&B non refroidie, avec un petit objectif photo 2.8/28mm. C'est assez impressionnant. Une image de dark a été soustraite des images 10 et 20 secondes, grâce à Paint Shop pro. Les deux autres images 40 et 60 secondes sont brutes, sans dark. A partir de 30 secondes le bruit devient conséquent, mais un petit refroidissement et un bon dark soustrait correctement devraient remédier facilement à cela. La quète d'images ciel profond avec une QuickCam est d'ores et déjà relancée... A suivre...

Mise en application des modifications de Dave Allmon ci-dessus, avec un refroidissement par Peltier. Voir le site de Gary Honis.

	ALBIREO 9 poses de 5secondes. Des étoiles plus faibles que la magnitude 12 apparaissent
	MIZAR - ALCOR Une seule pose de 5secondes. La petite étoile en haut à droite est de magnitude 7.59
	M13 2 (deux !) poses de 5 secondes. Dommage qu'il n'y ait pas eu plus de poses sur cet objet ! Ca promet pour la suite...
